(鞋楦灵)工具

本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)的工具命令。

菜单"工具"下的子菜单或命令包括：
A. 修改工具
B. 光滑工具
C. 片工具
D. 鞋垫工具
E. 鞋面工具
F. 测量工具
G. 设置修剪标记
H. 创建参考标记
I. 删除参考标记
J. 创建测量片
K. 删除测量片

提示：菜单"工具"只有在打开一个模型后才可以使用。

A. 修改工具

关于子菜单"修改工具"下的命令和相关操作请参考"修改工具"一文。

B. 光滑工具

关于子菜单"光滑工具"下的命令和相关操作请参考"光滑工具"一文。

C. 片工具

关于子菜单"片工具"下的命令和相关操作请参考"片工具"一文

D. 鞋垫工具

关于子菜单"鞋垫工具"下的命令和相关操作请参考"鞋垫工具"一文

E. 鞋面工具

关于子菜单"鞋面工具"下的命令和相关操作请参考"鞋面工具"一文。

F. 测量工具

关于子菜单"测量工具"下的命令和相关操作请参考"测量工具"一文。

G. 设置修剪标记

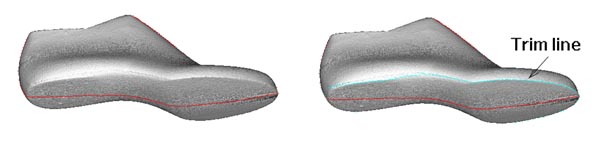

本命令自动在当前鞋楦模型中设置修剪线，如下右图中箭头所指(Trim line)的湖蓝色线。请参考"查看"一文中的"显示修剪线"。

H. 创建参考标记

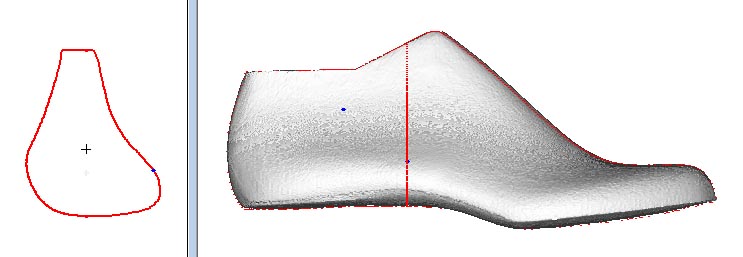

点击菜单"工具->创建参考标记"，程序进入"创建参考标记"模式。请注意：此命令是开关状态。开时，菜单命令的左侧有一个勾选标志。鼠标双击实体视图中模型上的点，或横截面视图中红色边线上的点来添加参考标记（蓝色点），参考下图。提示：鼠标双击一个参考标记，可以删除该参考标记。

I. 删除参考标记

本命令删除所有参考标记。

J. 创建测量片

测量片（测量截面）可用于测量用户定义的截面参数，参考"测量工具"一文的"获取测量片信息"。

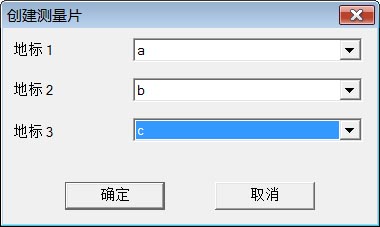

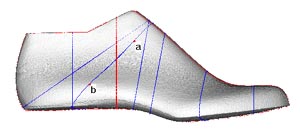

在创建测量片之前，用户要先创建3个地标。这3个地标应在所要创建测量片的平面內。关于创建地标，请参考"地标"一文。 点击菜单"工具->创建测量片"，程序显示"创建测量片"对话页。 选择3个在所要创建测量片的平面內的地标，然后点击"确定"按钮。结果如下图所示。

K. 删除测量片

本命令删除测量片（测量截面）。
