(鞋楦灵)片工具
本文讨论与鞋楦设计/加工软件LastWizard(鞋楦灵)的片（横截面）相关的修改工具。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。
这些工具是在菜单"工具->片工具"内，包括：
A. 片编辑器
B. 重新釆样所有片
C. 切除片
D. 移动片中心
E. 调整片至椭圆
F. 调整片至圆

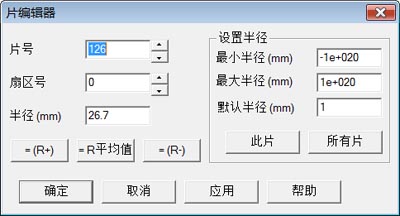

点击菜单上的"工具->片工具->片编辑器"显示"片编辑器"对话页，如右图所示。 因为大部分的变化显示在横截面(T)视图中，点击工具栏上的图标，显示多视图。 在"片编辑器"对话页中，左边部分用于修改当前片（横截面）中选定扇区的半径。 片号：用于选择当前片。 |
 |
你也可以用附近扇区的半径来设置当前扇区的半径。 在"片编辑器"对话页中，右边部分用于设置半径满足指定条件扇区的半径值。条件是小于选定的"最小半径"或大于选定的"最大半径"。例如：将半经大于35mm的扇区的半经设定为35mm，在"最大半径"栏中输入35，在"默认半径"栏中输入35，点击"此片"按钮修改当前片，修改结果如右图所示。或点击"所有片"按钮修改模型中的所有片。 |
 |

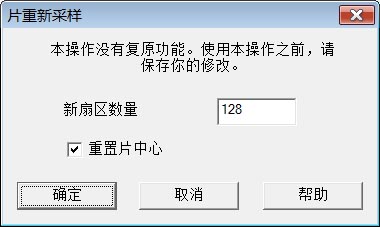

点击菜单上的"工具->片工具->重新釆样所有片"，程序显示一条提示"本操作没有复原功能"（如果你已对模型做了修改，你最好在本操作前保存已修改的模型。），单击"OK"按钮继续，程序显示"片重新釆样"对话页，如右图所示。 本功能可以改变模型中每片（横截面）中的扇区数。一般说来512可以认为是高精度模型，256是中等精度，128是低精度。用户可按自已需要作选择。对话页中的勾选"重置片中心"，是选择是否自动调整片坐标的原点。点击"确定"按钮来完成操作，或点击"取消"按钮来取消操作。 |
 |

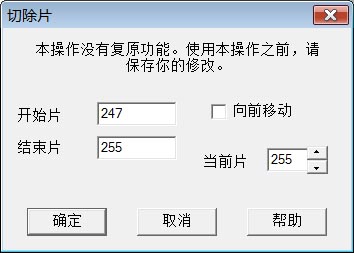

点击菜单上的"工具->片工具->切除片"，程序显示一条提示"本操作没有复原功能"（如果你已对模型做了修改，你最好在本操作前保存已修改的模型。）。单击"OK"按钮继续，程序显示"切除片"对话页，如右图所示。用户选择需要切除片的范围，由"开始片"与"结束片"指定。其中勾选"向前移动"是选择在指定范围的片切除后，余下的后部向前移动，或余下的前部向后移动（默认选项）。点击"确定"按钮来完成操作，或点击"取消"按钮来取消操作。本操作常用于去除模型两头多余的片。 |
 |

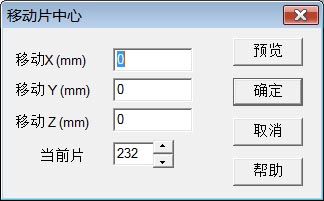

点击菜单上的"工具->片工具->移动片中心"，程序显示"移动片中心"对话页，如右图所示。 用左下方"当前片"旋转选择器选择当前片（横截面）。在移动X，Y，Z栏中填入当前片中心（坐标原点）的X，Y，Z方向的移动量。单击"预览"按钮来预览结果，点击"确定"按钮完成操作，或点击"取消"按钮取消操作。 |
 |
点击菜单上的"工具->片工具->调整片至椭圆"，程序显示一条提示"你想将当前片调整至椭圆吗？" 单击"Yes"按钮将当前片（任何形状）变成椭圆，或点击"No"按钮取消操作。本功能可以将不规则的形状拟合成椭圆。

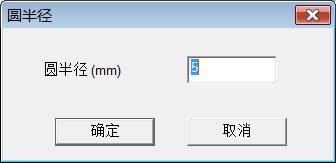

点击菜单上的"工具->片工具->调整片至圆"，程序显示"圆半径"对话页，如右图所示。在"圆半径"栏中填入所需的半径值，点击"确定"按钮完成操作，或单击"取消"按钮取消操作。本功能可以将任何形状变成圆。 |
 |
要查看更多教程，点击 鞋楦设计教程目录
