(鞋楦灵)鞋垫工具

本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)中的鞋垫工具。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。

这些工具是在菜单"工具->鞋垫工具"内，包括：
A. 自动创建鞋垫
B. 创建鞋垫
C. 调整鞋垫高度
D. 设置鞋垫高度限制
E. 扭转鞋垫
F. 翻转鞋垫
G. 保存鞋垫
H. 加载鞋垫
I. 导出雕刻文件

A. 自动创建鞋垫

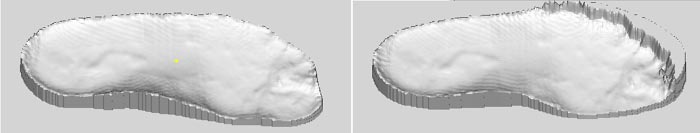

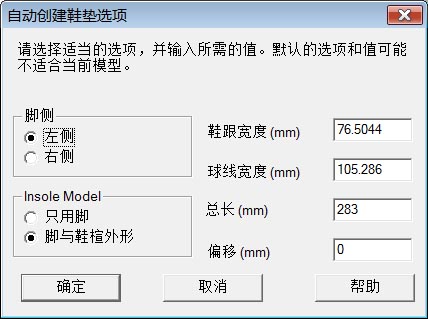

在使用本命令时，程序假设当前的模型是一个脚模型。 打开脚模型"normal_man_lf.gsm"; 点击菜单"工具->鞋垫工具->自动创建鞋垫"，程序显示如右图的对话框页。 用户选择脚侧，即左或右脚； 用户选择鞋垫生成模式：只用脚（底部形状）、或脚与鞋楦外形； 最后用户设定跟宽、球线宽（斜宽线）、鞋垫总长以及脚向前偏移量。 单击"确定"按钮完成操作。结果见下图。下图左：选择"只用脚"，下图右：选择"脚与鞋楦外形”。

提示：点击菜单"查看->;实体视图"和"查看->;鞋垫视图"来切换实体模型显示模式和鞋垫模型显示模式。

B. 创建鞋垫

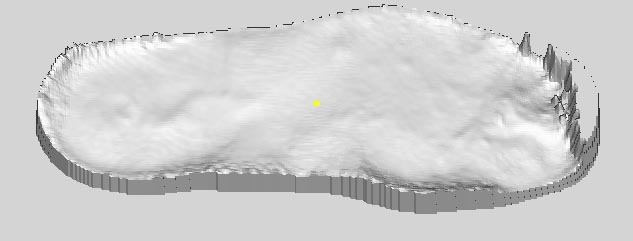

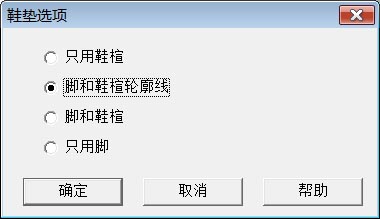

这里假定当前模型是为客户定制的鞋楦模型,参考模型是客户的脚模型。 本命令适用于两种情况：（1）没加载参考模型；（2）有参考模型。 情况（1）：本命令用当前模型的底部形状生成鞋垫模型； 情况（2）：程序显示如右图的对话框页。共有4种选择：只用鞋楦（底部形状）、脚（底部形状）和鞋楦轮廓线、脚和鞋楦（底部形状之差）以及只用脚（底部形状）生成鞋垫。下图显示了用"脚和鞋楦轮廓线"的结果。

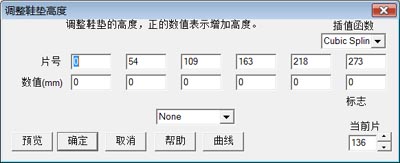

鞋垫工具"命令C至E采用相似的对话页，如右图所示。 定义修改区域：在"片号"所示行的6个输入栏中，最左边一栏定义修改区域的起始片（横截面），最右边一栏定义修改区域的结束片。另外4片应介于起始片和结 束片之间，应满足从小到大的排列。如果希望中间4片以等片号差或等片距分布，可以用对话页中间的下拉菜单分别选择Equal Slices（等片号差）或Equal Space（等片距）。对话页右下角的"当前片"旋转选择器可以改变当前片的位置。

对应以上所述6片号（横截面）的修改量应填入片号下对应的6个输入栏中。片与片之间修改量的过渡由对话页右上角的插值函数控制，它有三个选项：

Cubic Spline （三次样条函数）插值，默认选择。每个控制截面的调整量会影响其他片截面的调整量，整个修改区域的调整量是光滑过渡。
Seg. Cubic （区间三次函数）插值。每个控制截面的调整量不影响其他片截面的调整量，整个修改区域的调整量是光滑过渡。
Seg. Linear（区间直线）插值。每个控制截面的调整量不影响其他片截面的调整量，整个修改区域的调整量不是光滑过渡。

C. 调整鞋垫高度

本命令用于调节鞋垫从跟部到鞋头的厚度。在同一横截面中的调节量是不变的。

D. 设置鞋垫高度限制

本命令用于设定鞋垫在各横截面中旳最大厚度。

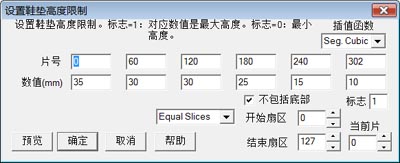

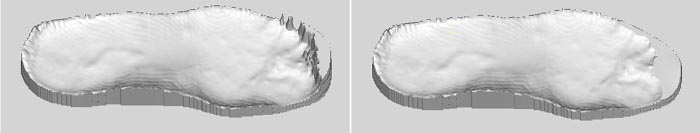

本命令用于设定鞋垫在各横截面中旳最大厚度。 点击菜单"工具->鞋垫工具->设置鞋垫高度限制"，程序显示如右图的对话框页。用图中所示参数，修改前后的鞋垫见下图。

提示：用户可以用"手工具"做局部修改。

E. 扭转鞋垫

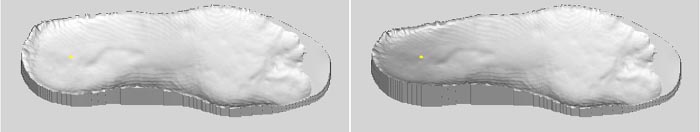

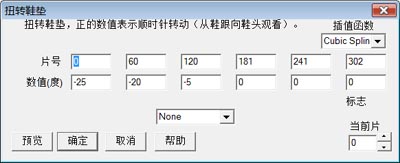

本命令用于调节鞋垫在各横截面中旳左右两侧高度比例。 点击菜单"工具->鞋垫工具->扭转鞋垫"，程序显示如右图的对话框页。用图中所示参数，修改前后的鞋垫见下图。

F. 翻转鞋垫

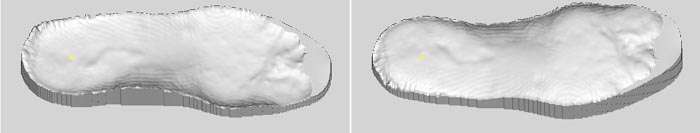

本命令用于翻转鞋垫。修改前后的鞋垫见下图。

G. 保存鞋垫

点击菜单"工具->鞋垫工具->保存鞋垫"，程序显示保存文件对话页，用户输入文件名，点击"保存"(Save)按钮完成操作。

H. 加载鞋垫

提示：在加载鞋垫之前，必须前打开与鞋垫模型相应的鞋楦。

点击菜单"工具->鞋垫工具->加载鞋垫"，程序显示打开文件对话页，用户选择文件名，点击"打开"(Open)按钮完成操作。

I. 导出雕刻文件

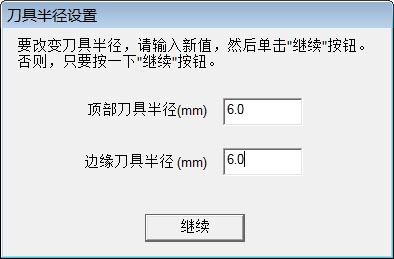

点击菜单"工具->鞋垫工具->导出雕刻文件"，程序显示"刀具半径设置"对话页（见右图）。按实际需要选择刀具半径参数。 点击“继续”按钮，在选择输出文件名后，完成操作。本操作生成两个输出文件，如果选择文件名是"abc"，两个输出文件是："abc.ins"和"abc.ol"。

输出文件abc.ins保存的是鞋垫表面z轴的高度，x和y的间距是1mm。

输出文件abc.ol保存的是鞋垫边界线xy坐标。

在加工前还需要转换成数控文件。如果用户需要转换程序，请与作者联系。

要查看更多教程，点击 鞋楦设计教程目录。
