(鞋楦灵)光滑工具

本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)中的鞋楦模型光滑工具。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。

这些工具是在菜单"工具->光滑工具"内，包括：
A. 全局光滑
B. 区域平滑
C. 片（范围）光滑
D. 消除噪音

A. 全局光滑

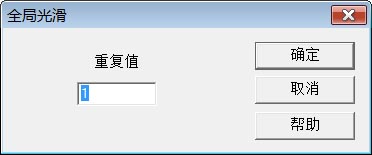

全局光滑允许用户将整个工作模型表面平滑。点击菜单上的"工具->光滑工具->全局光滑"，程序显示"全局光滑"对话页，如右图所示。

重复值：代表光滑次数。建议先从一个小数，如1，开始。过大的数会导致模型失真，失去更多的细节，并需要更多的CPU时间。

B. 区域平滑

区域平滑允许用户在用户定义的当前区域内光滑。

提示：调用本功能前，用户需要用"区域->创建区域点"等功能定义至少一个区域。

C. 片（范围）光滑

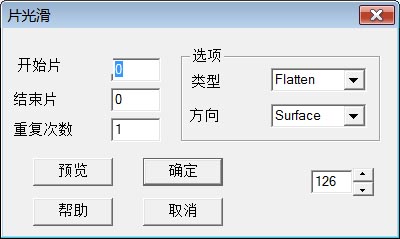

点击菜单上的"工具->光滑工具->片光滑"，程序显示"片光滑"对话页，如右图所示。
用户用"开始片"和"结束片"来设定需要光滑的片（横截面）范围；

用"重复次数"来设定光滑强度；

下拉菜单"类型"有三个选项：
Flatten（平）把凹的部位抬高，凸的部位刮低；
Shave（刮）只把凸的部位刮低；
Fill（填）只把凹的部位抬高。

下拉菜单"方向"有三个选项：
Slice（横向）：只在片（横截面）内光滑；
Vertical（纵向）：只在纵向光滑；
Surface（面）：横和纵向光滑。

设置参数后，用户可以点击"预览"按钮来预览结果，点击"确定"按钮接受结果，或单击"取消"按钮取消操作。

D. 消除噪音

点击菜单上的"工具->光滑工具->消除噪音"。本操用来消除模型中少量的噪音点，或剔点。例如在激光扫描仪创建的模型中存在的噪音点。

要查看更多教程，点击鞋楦设计教程目录
