(鞋楦灵)查看
本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)的查看命令。
菜单"查看"下的命令包括：
A. 工具栏
B. 状态栏
C. 显示标尺
D. 显示标尺
E. 刷新
F. 重画
G. 缩放（正视图）
H. 缩放（俯视图）
I. 缩放（侧视图）
J. 缩放（实体视图）
K. 显示轮廓线
L. 显示区域
M. 显示鞋垫区域
N. 显示地标
O. 显示参考模型地标
P. 显示修剪线
Q. 显示旧片
R. 显示片中心
S. 显示片底线
T. 显示方向标
U. 显示切片
V. 显示鞋垫十字线
W. 实体视图
X. 鞋垫视图
Y. 查看日志文件
提示：有些命令只有在打开一个模型后才可以使用。
本命令显示或隐藏工具栏。
本命令显示或隐藏状态栏。
本命令显示或隐藏标尺，即视图周边的刻度，小格为10mm，大格为100mm，如下图。
用户可以选择合适的视图模式，以完成所需的操作。详情参考"初步操作"一文中的"D. 切换不同的视图模式"
本命令刷新当前模型的各视图中的內容。
本命令重新生成并显示当前模型的各视图中的內容。注：刷新命令不更新各视图中的內容。
显示对话页改变正视图的缩放比例。也可以使用键Ctrl+Page-Up 或 Page-Donw来放大或缩小视图中显示的图像。
显示对话页改变俯视图的缩放比例。也可以使用键Ctrl+Page-Up 或 Page-Donw来放大或缩小视图中显示的图像。
显示对话页改变侧视图的缩放比例。也可以使用键Ctrl+Page-Up 或 Page-Donw来放大或缩小视图中显示的图像。
提示用户如何改变实体视图中模型的显示位置及大小。可以使用键Ctrl+Page-Up 或 Page-Donw来放大或缩小视图中显示的图像。还可以使用Ctrl+箭头键来移动物体。
本命令显示或隐藏俯视图中湖蓝色可调整的外轮廓线。详情请参考"鞋头设计"一文。
本命令显示或隐藏实体视图中模型上的区域。详情请参考"区域"一文。
本命令显示或隐藏实体视图中的鞋垫模型上的区域。详情请参考"鞋垫区域"一文。
本命令显示或隐藏实体视图中模型上的地标。详情请参考"地标"一文。
本命令显示或隐藏实体视图中的参考模型上的地标。详情请参考"地标"一文。

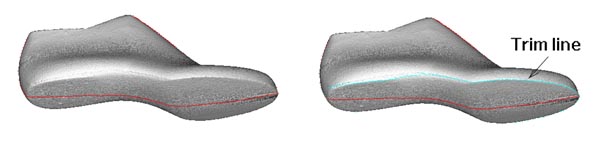

本命令显示或隐藏实体视图中鞋楦模型上的修剪线，如下右图中箭头所指(Trim line)的湖蓝色线。请参考"工具"一文中的"设置修剪标记"。
本命令显示或隐藏横截面、垂直纵截面视图中当前模型修改前的形状，如下图。
本命令显示或隐藏横截面视图中当前横截面坐标中心（原点）位置，如下图。
本命令显示或隐藏横截面视图中当前横截面的最低点水平切线，如下图。
本命令显示或隐藏实体视图中左上角的方向标，如下图，指示XYZ。

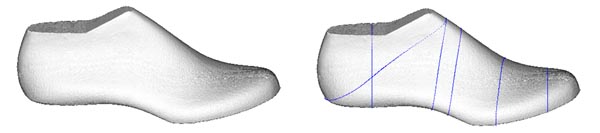

本命令显示或隐藏实体视图中的切片，如下右图中的蓝色线。

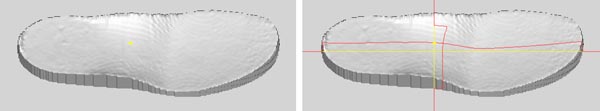

本命令显示或隐藏鞋垫视图中的十字线，如下右图中的红、黄色线。
本命令将在实体视图中显示当前模型。参考，命令：T. 鞋垫视图。
本命令将在实体视图中显示当前鞋垫模型。参考，命令：S. 实体视图。
显示当前模型的生成及修改记录。
