(鞋楦灵)鞋面工具

本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)中的鞋面工具。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。

这些工具是在菜单"工具->鞋面工具"内，包括：
A. 创建鞋面
B. 保存鞋面
C. 加载鞋面
D. 删除标记

A. 创建鞋面

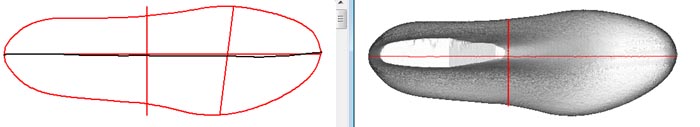

在俯视图中，移动鼠标点，径过鞋楦中线，前后位置经鞋楦最高点，鼠标双击。两条红线在鞋楦上的位置如下图。

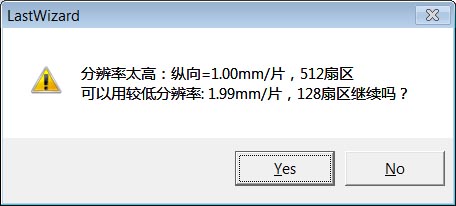

点击菜单"工具->鞋面工具->创建鞋面"，程序可能会显示如右图的信息，点击"Yes"按钮继续。

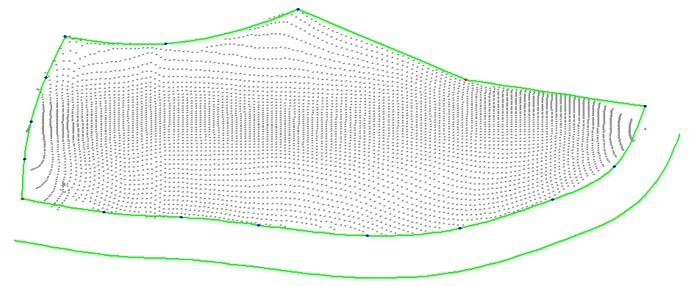

程序鞋楦右侧表面用最佳力学模型展平，结果如下图所示。用户可用鼠标移动边界上的控制点调节边界形状。

提示：鼠标移动边界点状态栏显示鼠标移动量（mm）。

B. 保存鞋面

点击菜单"工具->鞋面工具->保存鞋面"，程序显示保存文件格式选项，然后显示保存文件对话页，用户输入文件名，点击"保存"(Save)按钮完成操作。用户可用本命令将当前鞋面模型保存在用户选择的文件中。

C. 加载鞋面

点击菜单"工具->鞋面工具->加载鞋面"，程序显示打开文件对话页，用户选择文件名，点击"打开"(Open)按钮完成操作。在用户可用本命令将文件中的鞋面模型打开。

D. 删除标记

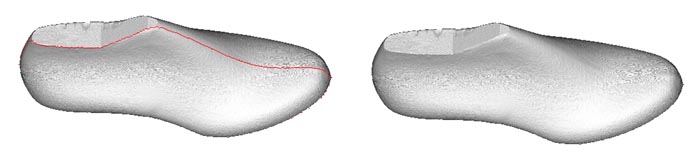

本命令清除创建鞋面过程中生成的标记。清除前后的实体模型见下图。

要查看更多教程，点击鞋楦设计教程目录。
