(鞋楦灵)测量工具

本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)中可用的鞋楦或脚模型测量工具。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。

这些工具是在菜单"工具->测量工具"内，包括：

注意：在使用以上所列带 * 的测量工具前，用户需要事先定义斜宽线，这一步非常重要。请按"初步操作"一文中的"（2)俯视图->定义斜宽线"所述的方法定义斜宽线。关于在三视图中的测量，请参考"初步操作"一文中"D. 切换不同的视图模式"的测量模式。

A. 导出鞋楦参数

使用菜单"工具->测量工具->导出鞋楦参数"命令，导出鞋楦参数。程序导出的参数保存在一个文件中。程序显示该文件的名及所在的文件夹。这些参数主要用于扩展鞋楦库，具体用法参考"鞋楦库扩展"。

请注意，在使用本命令前，必须正确定义斜宽线，请参考"初步操作"一文中的"（2)俯视图->定义斜宽线"所述的方法定义斜宽线。

B. 模型信息

使用菜单"工具->测量工具->模型信息"命令，程序将显示模型信息：
片总数：在整个模型中有多少个釆样横截面（片）；
扇区总数：每个釆样横截面中有多少个釆样点；
是否中心固定：所有的釆样横截面的中心（即坐标原点）是否在一条直线上。0：不在一条直线上（即浮动中心）；1：在一条直线上（即固定中心）。

提示：浮动中心模型的精度较高，而固定中心模型可直接用于生成数控加工文件。建议在模型设计和调整阶段釆用浮动中心；在需要生成数控加工文件时将模型转换成固定中心。详情请参考"基本功能"一文中的"F. 创建数控(CNC)文件"。

C. 测量长度

点击菜单"工具->测量工具->测量长度"。测量结果显示在程序右下角的状态栏中（单位：mm）：
L1：后跟至脚背的水平距离；
L2：后跟至斜宽线（球线）中间的水平距离；
L3：后跟至鞋头的水平距离。

D. 测量宽度

点击菜单"工具->测量工具->测量宽度"。测量结果显示在程序右下角的状态栏中（单位：mm）：
Wh：跟宽，第一个数是跟部测量横截面中的最大宽度，括号内的数是稍高部位的宽度，具体位置参考"初步操作"一文中的"A. 名词说明";
Wi：脚背宽；
Wb：球线宽，是沿斜宽线（球线）测量的宽度。

E. 测量围长

点击菜单"工具->测量工具->测量宽度"。测量结果显示在程序右下角的状态栏中（单位：mm）：

C1：兜围长；
C2：脚背围长；
C3：跗围长；
C3：跖围长。

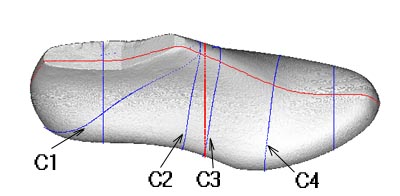

以上围长的测量位置见右图箭头所指的蓝线。

F. 测量高度

点击菜单"工具->测量工具->测量高度"。测量结果显示在程序右下角的状态栏中（单位：mm）：

Hh：后跟高
Hi：脚背高，垂直高度、（脚背高，蓝线所示斜高）
Hb：球线（斜宽线）处高度
Ht：鞋头高

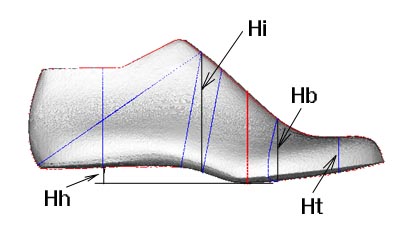

以上高度的测量位置见右图。

提示：上述测量的也可以点击工具栏上图标。L=长度；W=宽度；C=围长；H=高度。

G. 获取测量片信息

点击菜单"工具->测量工具->获取测量片信息"。测量结果在屏幕上显示：
测量片周长（单位：mm）
测量片面积（单位：mm^2）
提示：调用本功能前，用户需要定义测量片，参考菜单"工具->创建测量片"。

H. 测量地标距离

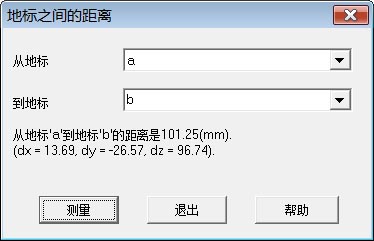

点击菜单"工具->测量工具->测量地标距离"。程序显示右图所示对话页。

从下拉菜单"从地标"和"到地标"选择两个地标，程序将显示这两个地标的距离。

提示：调用本功能前，用户需要用"地标->创建地标"功能定义至少两个地标。

要查看更多教程，点击鞋楦设计教程目录
