(鞋楦灵)区域
本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)的区域和它的相关操作。区域是用户在实体模型上定义，由至少三个边界点組成。主要用于对模型作小范围的局部调整。用户可以在区域內设调整点及相应的调整量，然后实现所需的调整。这个工具特别适用于为病人设计鞋楦的做局部调整。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。
所有和区域相的关操作可用菜单"区域"下的命令，包括：
A. 创建区域点
B. 创建调整点
C. 设置调整点值
D. 链接到地标
E. 区域内平整
F. 区域内调整
G. 编辑区域
H. 更改区域属性
I. 删除区域
J. 保存区域
K. 加载区域
L. 保存区域模板
M. 加载区域模板
提示：在任何区域操作之前，你需要打开一个模型。

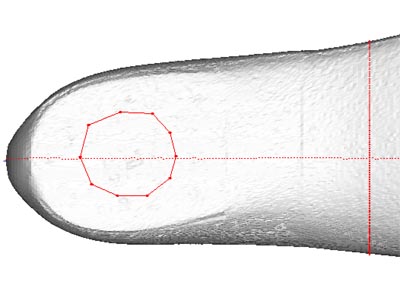

点击菜单"区域->创建区域点"，程序进入"创建区域点"模式。请注意：此命令是开关状态。开时，菜单命令的左侧有一个勾选标志。 鼠标双击实体视图中的模型添加区域边界点，你需要至少3个边界点来形成一个区域。如右图所示的区域有10个边界点。 你可以用鼠标拖动边界点，从而改变区域的形状。 |
 |

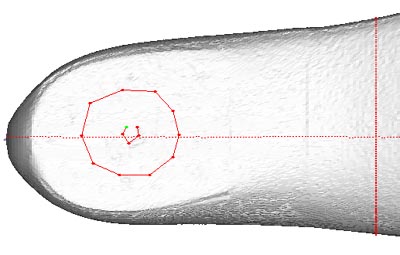

点击菜单"区域->创建调整点"，程序进入"创建调整点"模式。请注意：此命令是开关状态。开时，菜单命令的左侧有一个勾选标志。 鼠标双击实体视图中的模型添加区域调整点，你需要至少有1个调整点来调整区域内模型形状。如右图所示的区域内有5个调整点。 你可以用鼠标拖动调整点，来改变调整点的分布。 |
 |

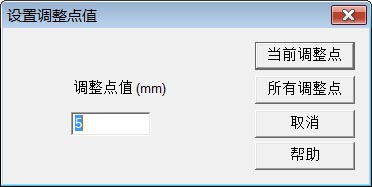

点击菜单"区域->设置调整点值"，程序进入"设置调整点值"模式。请注意：此命令是开关状态。开时，菜单命令的左侧有一个勾选标志。 鼠标双击实体视图中的模型上一个调整点，该调整点就是当前调整点（以绿色显示），程序显示如右图所示对话页。 在"调整点值"栏中填入所需调整量，正值使表面上凸，负值使表面下凹。然后点击"当前调整点"按键，设置当前调整点的调整值，或点击"所有调整点"按键，设置所有调整点的调整值。 |
 |
点击菜单"区域->链接到地标"，程序进入"链接到地标"模式。请注意：此命令是开关状态。开时，菜单命令的左侧有一个勾选标志。鼠标双击实体视图中的模型上一个地标，程序将把该地标链接到当前区域。一个区域最多可以链接2个地标。带链接的区域在加载时会按地标的位置自动调整自身的位置。
点击菜单"区域->区域内平整"命令，程序将区域内的模型表面调整成平面。如果对结果不满意，可以用手工具继续修整，或用复原功能恢复原状。

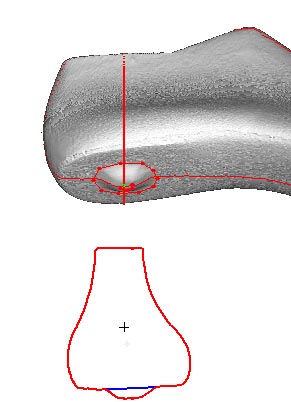

点击菜单"区域->区域内调整"命令，程序将按调整点的设置值（用"设置调整点值"）及其它选项（用"更改区域属性"）对区域内的模型表面进行调整。如果对结果不满意，可以用手工具继续修整，或用复原功能恢复原状。 右图显示了鞋楦的区域调整结果。这种调整常用于跟骨骨刺患者鞋楦的跟部调整，可以降低因骨刺引起的局部疼痛。 |
 |
点击菜单"区域->编辑区域"命令，程序显示如右图所示对话页。 在此对话页中，你可以使用"上一个"或"下一个"按钮来选择一个当前区域。当前区域在实体视图中显示为红色，其他区域为深棕色。使用"添加"按钮添加新的区域或"删除"按钮删除当前区域。 "链接地标"栏中显示当前区域所链接的地标。"诠释"栏中显示当前区域的说明，用户可从修改。 用户也可以修改区域名，点击"应用"按钮完成修改。 |
 |

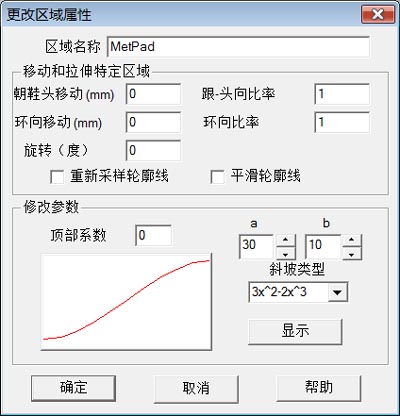

点击菜单"区域->更改区域属性"命令，程序显示如右图所示对话页。该对话页用来修改当前区域的属性。 朝鞋头移动：区域朝鞋头移动。 顶部系数：0->调整顶部不做平坦处理；1->调整顶部做平坦处理。
斜坡类型：从边界（点)到调整点的过渡曲线。 在设置参数后，点击"确定"按钮完成更改区域属性。 |
 |
点击菜单"区域->删除区域"命令，程序提示用户是否要删除当前区域。用户可以确认删除当前区域，或取消操作。
点击菜单"区域->保存区域"，程序显示保存文件对话页，用户输入文件名，点击"保存"(Save)按钮完成操作。用户可用本命令将当前模型中所有区域保存在用户选择的文件中。
K. 加载区域
点击菜单"区域->加载区域"，程序显示打开文件对话页，用户选择文件名，点击"打开"(Open)按钮完成操作。在加载前，程序将提示是否需要先清除已有区域。用户可用本命令将文件中的所有区域加载到当前模型中。
功能和"加载区域"相同，区别是默认的文件夹不同。
