(鞋楦灵) 初步操作

上一篇：(鞋楦灵) 软件下载及安装

如果你还没阅读上一篇，请先阅读上一篇并做好准备工作，谢谢你的合作。

本文目录:
A. 名词说明
B. 程序界面
C. 各视图的功能及操作
D. 切换不同的视图模式

A. 名词说明

鞋楦设计/加工软件LastWizard(鞋楦灵) 软件使用一些特殊的名词，尤其是涉及到脚的度量。在介绍该软件使用前，有必要解释这些名词。

提示：在汉化过程中，文中某些术语可能与国内使用的不一致。

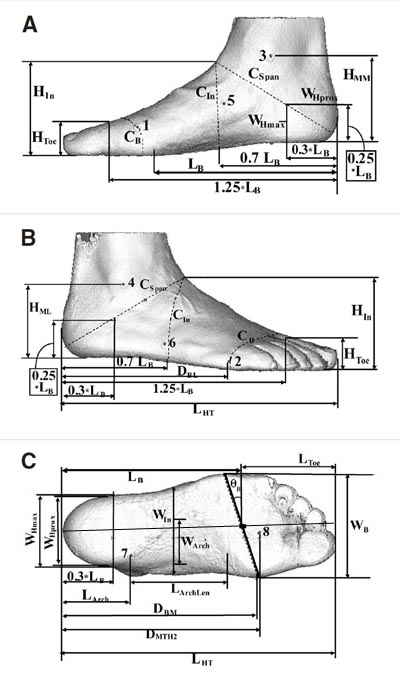

脚中线：（右图C）从脚跟中间至二趾根中间。

斜宽线（脚球线）：（右图C）从大脚趾根关节到小脚趾根关节（第一跖趾关节点和第五跖趾关节），与中线夹角约8至14度。

脚球长（L_B）：（见右图C）从后脚跟至球线（斜宽线）中间。

脚全长（L_HT）：（见右图B，C）从脚跟到脚趾尖。

脚球宽（W_B）：（见右图C）测量斜宽线上的脚宽度。

脚跟宽（W_H）：（见右图C）0.3脚球长位置的脚宽度。

脚背高（H_in）：（见右图A，B）脚背高度。

脚趾高（H_TOE）：（见右图A，B）脚趾高度。

请注意：度量时被测者可坐着，被测脚放在地面上，脚跟垫以与所需鞋跟同高的物块。不应让脚悬空测量，以免引入额外的误差。

B. 程序界面

提示：本程序有完整的中文在线帮助。使用时只要将鼠标移到感兴趣的"菜单命令"、"工具栏图标"或"对话页"，然后按F1键即可获得相关的中文在线帮助。

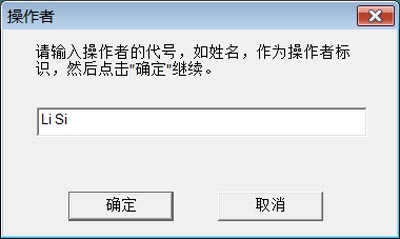

双击桌面上的LastWzd.exe图标启动程序。右图所示的 "操作者" 对话框将会出现，请填入操作者的姓名或代号例如"Li Si"，然后点击"OK"按键继续。

在后续的操作中，程序将自动记录该操作者所作的工作。该功能可用于质量管理。

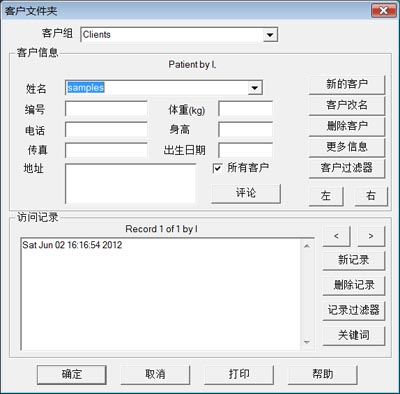

在完成“操作者”的设定后，右图所示的"客户文件夹"对话页将会出现。

在此对话页中，您可以从"姓名"下拉栏中选择一个客户，或点击“新客户”按钮，添加一个新的客户。

例如，从"姓名"下拉栏中选择"Sample"（样本），然后点击"OK"继续。

在此后的操作中"Sample"（样本）是当前文件夹。

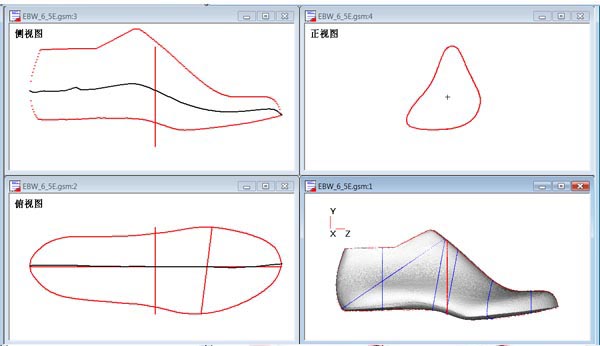

启动程序后，从菜单"文件->打开鞋楦"，以显示打开鞋楦对话框。你可以从文件夹Samples选择一个文件，然后单击"打开"（Open）按钮打开文件。不过我们先来打开一个标准鞋楦，浏览到文件夹"鞋楦库"（LastLib，从Samples文件夹往上两级），选择并打开文件EBW_6_5E.gsm。鞋楦模型将以下图所示的默认布局显示。

你也可以单击菜单"视窗->多视图"，或单击工具栏上的多视图图标创建多视图。（提示：将鼠标移到工具栏的图标上，程序显示各个图标的功能。）

多视图包括侧视图（模型的纵向截面）、正视图（模型的横向截面）、俯视图（模型的外轮廓线）以及实体视图。你可以在任何时候使用此命令来创建多视图或调整各视图大小，以适应当前程序窗口的尺寸。

你可以使用键Ctrl+Page-Up或 Page-Donw来放大或缩小各视图中显示的图像。在实体视图中，还可以使用Ctrl+箭头键来移动物体。

如果你不喜欢默认的布局，你可以用鼠标来调整各视图的大小及位置。如果实体视图被关闭，你可以点击菜单"视窗->新视窗"，创建一个新的。

C. 各视图的功能及操作

工具栏上图标，创建多视图，默认布局显示如上图所示。

工具栏上图标，分别用于左、右移动参考模型；左、右移动当前片的位置及打开对话页直接选择当前片的位置。

（1）实体视图（三维模型）

这个视图显示的三维模型，基本操作有：

工具栏上图标，分别用于显示/隐藏当前模型、参考模型，以及切换当前模型与参考模型透明和不透明状态。

工具栏上图标，切换三维显示的实体模式、线框模式。

工具栏上图标，打开对话页，可选择三维模型的视角，也可以绕长轴转动参考模型。

模型视角转动：鼠标点击工具栏上图标，改变模型视角。请注意：这些操作只改变视角，不以任何方式改变模型。

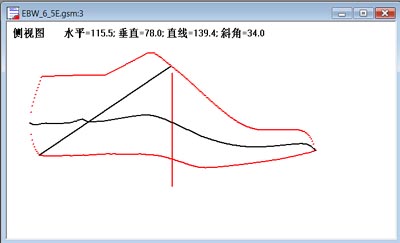

测量鞋楦参数：鼠标点击工具栏上图标，可测量鞋楦各组参数，结果显示在右下角的状态栏。测量位置参考实体视图中的蓝线。参数分成四组：

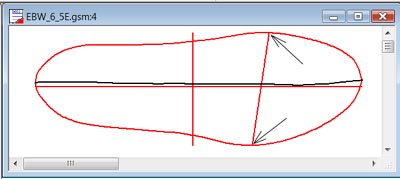

L（纵向长度）：L1=脚跟至脚背长度；L2=脚跟至斜宽线中点长度；L3=脚跟至脚尖长度。（斜宽线位置的定义将在以下的俯视图中介绍。）
W（横向宽度）：Wh=脚跟宽度；Wi=脚背处宽度；Wb=斜宽线处宽度。
C（围长）：C1=兜围长；C2=脚背围长；C3=跗围长；C4=跖围长。
H（垂直高度）：Hh=脚跟高度；Hi=脚背高度；Hb=球线（斜宽线）处高度；Ht=脚趾高度。
