Wave2000用户界面

本例旨在说明如何用Wave2000的图形用户界面（GUI）轻松设置仿真模型。

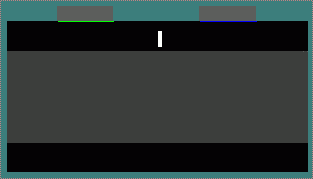

Wave2000可以合成多种2D几何图形。例如，可以生成各种几何形状，如”带裂缝管道“，如下所示结构的图像。此外，Wave2000可以导入众多图像处理程序（例如PhotoShop，保存为256灰度的PCX格式）生成的文件。所以说Wave2000可以仿真任何复杂的结构。在本例中，一个高斯调制的2.25兆赫波形被发送到装有水的铜管中，信号源传感器（绿色）与接收传感器（蓝色）的中间有一小裂纹（0.3毫米宽，1毫米长） 。

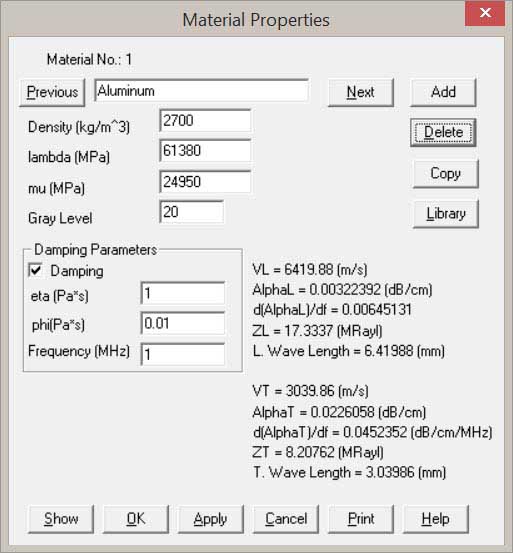

Wave2000几乎可以仿真任何材料。用如下所示的材料属性窗口，您可以指定模型中使用任何特定材料的弹性常数。通过设定某一材料的灰度级，您可指定一个或多个区域使用这种材料。例如将材料铜的灰度级设为0，那么图形中所有灰度级为0的像素都是铜。除弹性常数外，您还可以设定材料的阻尼参数。与每个材料相关联的其它导出参数显示在页面的右下部，例如波动（纵向L，横向T）的速度，衰减，阻抗及波长等。

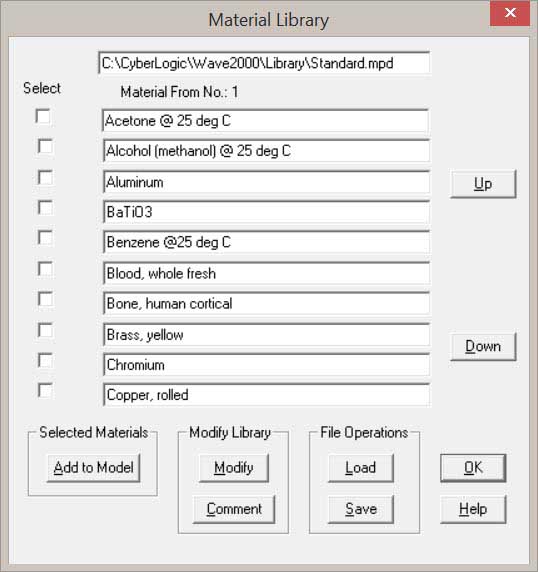

Wave2000带有多个材料库。点击“Library”可一打开标准材料库，如下图所示。勾选您需要的材料，然后点击“Add to Model”即将材料添加到模型中。若需更多材料，点击“Load”可加载其它材料库，包括Gases, Liquids, Plastics, Rubber, Solids（气体，液体，塑料，橡胶，固体）。您也可以将材料添加到库中，或者创建自己的材料库。

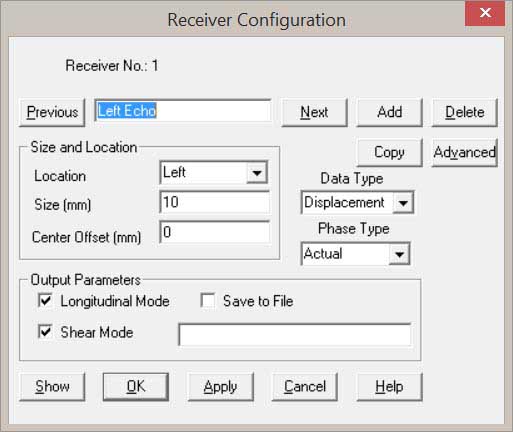

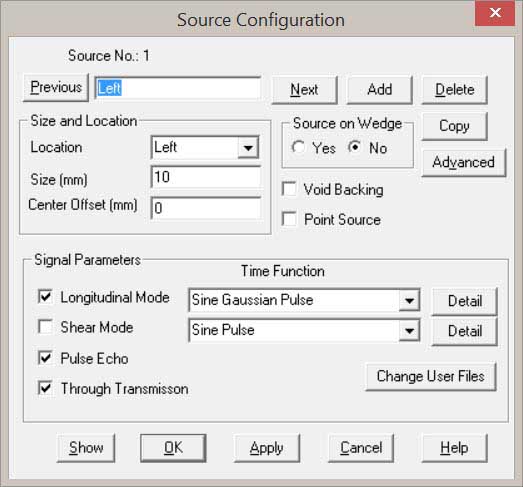

在Wave2000中，信号源和接收器的设置也可用一个易于使用的图形用户界面来完成，分别如下两图显示。这些命令，其中有许多由点击鼠标完成，可以设置特定的仿真条件，例如，设定为脉冲-回波或透射传输。此外，信号源波形可以从函数列表来选择，也可用客户自己的实验测量数据。还有，接收器可以将数据保存为ASCII文本，用于后续处理和分析。

用Wave2000的GUI生成带裂缝管道的仿真模型，只是几分钟的事，如下图所示。根据信号从信号源到接收器的传播，这个仿真模型可用于超声波分析管道裂缝的大小。

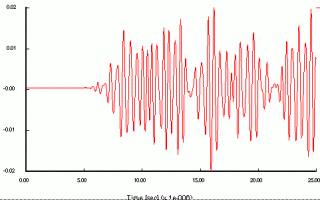

仿真数据可真接绘图显示，也可保存到文件以备后用。下图显示Wave2000生成的接收器测量的纵波图形，类似的剪切波图形（未示出）也可以生成。
