带缺陷的长方体

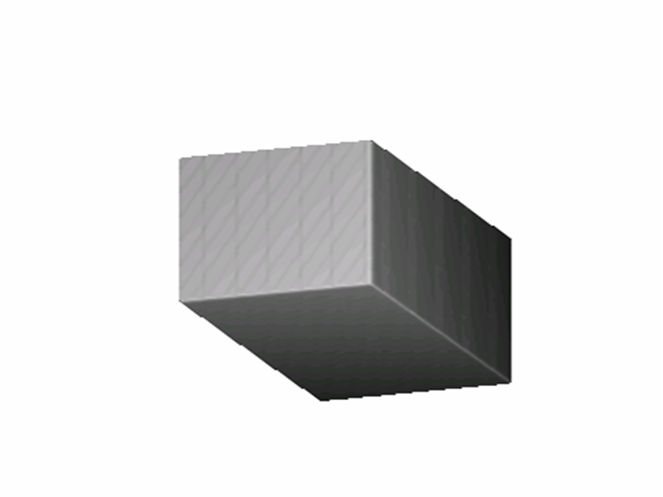

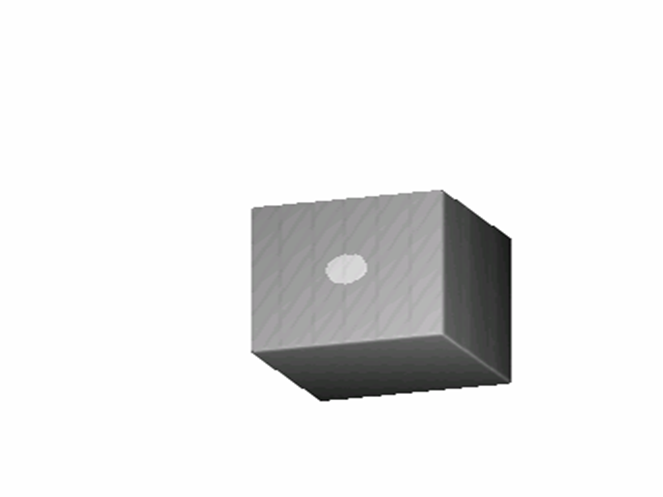

本例是一个Wave3000模型。下图显示一个长方体塑料块,尺寸为10毫米(X)×10毫米(Y)×20毫米(Z)。在该塑料块的中心有一个“薄饼”形的空隙缺陷;缺陷的直径为2毫米,厚1毫米。缺陷的轴线是沿z轴。第二张图显示了“切半”的块,以显示缺陷。在长方体z = 0的表面上,一个信号源传感器复盖整个模型表面,并发出了高斯包络的1MHz信号。最后的图显示了波动传播时遇到缺陷时的状况,由仿真结果做3D渲染而得。注意,这个波阵面是正方形的,反映出仿真模型的长方体空间。本例模型文件包括在Wave3000安装程序中,您可用菜单命令“File->Open”打开"Data"文件夹中的"vcrack.wmd"文件,用"Wave->Run"运行。在仿真运行时,您可用菜单命令"View->Slice Viewer"来观看不同截面的波形。

注意,在3D渲染的传播波中只显示了缺陷及与信号源传感器,以便波动本身的可视化。
