超声波在骨中传播

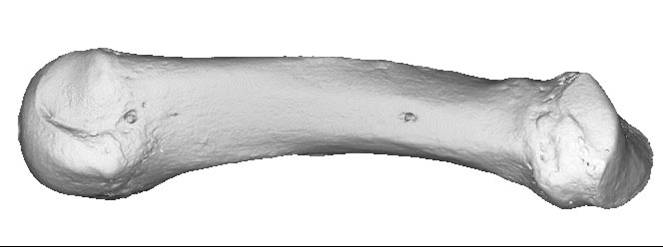

本例介绍两个Wave3000模型。下面显示的是一根人手指骨用微CT扫描数据的三维渲染图像。

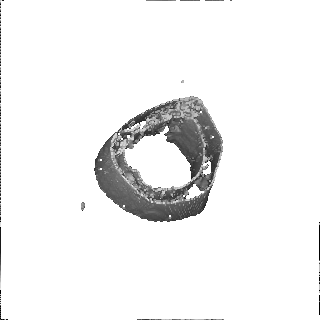

下图显示了超声波传过手指骨中间一段的波动信号的三维渲染。信号源是一个1MHz的高斯脉冲,从右到左传播。材料是骨骼和血液。可以看到有很多的波面散射,但最初到达的波阵面在骨的另一侧以某种成形的方式出规。注意,接收器可以在设置在模型中的任何地方,表面或内部,并且能将数据存储到磁盘以供后续处理和分析。

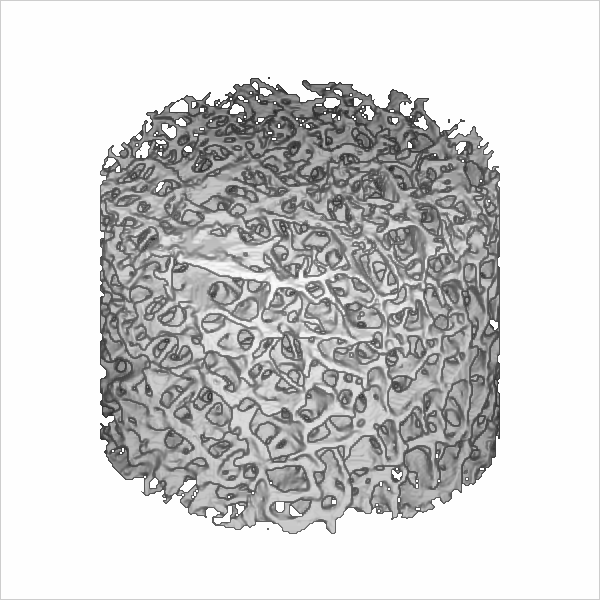

另一个例子演示了超声波通过一块取自人跟骨的松质骨,如下图所示。这个图像数据也是采用微CT获得的。样本的直径大约12厘米,长度是1.2厘米。在仿真传播中,用1MHz的宽带脉冲,信号源放置在的圆柱形样本的一端面。模型中,样本被假定浸在血液中,并假定血液填充所有孔隙空间。

下面的动画显示了超声波的传播。请注意,样本已被转动,上图中的顶面,现已在左侧。可以看出,波面被骨小梁严重散射。波传播的图像似乎是样本骨的“逆”图像(即,骨与孔隙反转了)。这可能是由于孔隙(流体)中位移比骨材料中位移大得多的缘故。
