探伤(裂缝反射)

Wave2000采用一种非常简单的像素图形文件格式来表示任意复杂形状的结构。有了Wave2000,我们可以自信地说:“只要您能画出来,您就可以仿真”。例如,您可以用PhotoShop画一个任意的结构,保存为256灰度的“PCX"图像文件,然后用菜单命令“Wave->Geometry->Load Geometry”加载到Wave2000作为仿真模型的几何结构。下图是一个“PCX”图形文件,可用于做超声波仿真模型的几何形状。它代表了有机玻璃的固体块,在其中是一个小(0.1毫米x3毫米)裂纹。“裂隙”是一个真空(Vacuum)区域,由像素值255代表。在Wave2000中,灰度255是保留值,代表真空。您可以用菜单命令“Tools->Replace Pixel Value”改变图形中像素灰度,这样就能改变裂纹的材料,例如空气、水等等。本例模型文件包括在安装程序中,您可用菜单命令“File->Open”打开"Data"文件夹中的"vcrack.wmd"文件,用"Wave->Run"运行。

在本例中,高斯调制的1MHz正弦波由位于模型左侧中部、长1.5厘米的信号源传感器(未画出)产生。所述传感器定义为脉冲 - 回波操作模式,从而能测量反向散射的超声波信号,能绘制并保存为ASCII文件。下面的动画显示了散射超声波的美丽结构。注意,这个动画仅显示了传播过程中的少量画面。在Wave2000中,用户可以按自已需要选择显示频率。您可将仿真模型在运行时显示的画面保存下来,然后再回放,如同播放VCR。方法如下:(1)在运行仿真模型前,用菜单命令“Wave->Job Parameters”打开页面,勾选“Save Displaying Image”,点击“OK";(2)在运行仿真模型后,用菜单命令”Tools->Wave Playback“启动回放控制板。

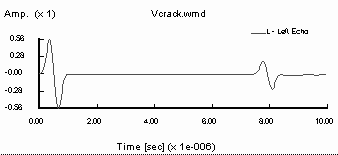

脉冲-回波配置是Wave2000中众多传感器配置选项之一。下面显示的是接收器和信号源波形的曲线图。信号源波形出现在曲线图的左侧,是具有高斯包络线的正弦曲线。由裂缝的产生的反射波,出现在较后的时间(约8微秒)。

用Wave2000可探索许多“假设”场景。在Wave2000,修改仿真模型求解各种问题是很容易的。在这个仿真示例中,各种问题可能包括:反射波会发生什么变化,如果裂纹更长或更短,更厚或更薄?倾斜或偏离中心?或裂纹內有液体材料(例如水)?这些以及类似的问题,用Wave2000可轻松解决。Wave2000真正实现了“只要您能画出来,您就可以仿真”。
