鞋楦设计/加工软件LastWizard(鞋楦灵) 引言

LastWizard(鞋楦灵)是一个功能完整的鞋楦CAD/CAM系统。它可以直接导入由其它软件或外部设备，例如激光扫描仪，生成的脚或鞋楦模型的OBJ格式文件。可以直接输出适用各种型号雕刻机加工的数控文件。该系统特别适用于两种用途：

（1）鞋楦设计

该系统包括多种强大的设计功能，例如将平跟改为高跟、改变鞋头外形（例如圆头、方头、尖头等），也包括工业（如汽车制造）广泛采用的自由外形设计功能（例如B样条曲面设计）。所有功能的用户界面直观、易懂、易用，无论是初入门者还是鞋楦设计专家都能灵活运用，完成理想的鞋楦设计。该系统也提供专用功能可以快速而精确地用单只或数只鞋楦生成一套尺码完整的鞋楦，详见鞋楦尺码及调整。

（2）定制皮鞋

定制合脚美观皮鞋的核心是定制以脚的尺寸和形状为基础的、外形美观的鞋楦。该系统提供了两种定制鞋楦的方法：

（i）用尺度量获得脚的关键尺寸来自动或手动调节已有的鞋楦模型。这种方法可以使定制的鞋楦的关键尺寸与脚的关键尺寸完美协调。对于没有明显局部变形的脚，这种方法可以简单、快速生成合脚美观的鞋楦。

（ii）以激光扫描仪（扫描脚或脚的石膏模型）获得的脚模型为参考来自动或手动调节已有的鞋楦模型。由于这种方法可以直观、准确地调节鞋楦模型的整体和局部尺寸和形状来适应脚尺寸和形状，可以轻松完成合脚美观的鞋楦。这种方法非常适合有局部变形的脚，例如：常见的拇趾囊肿（拇趾关节肿大）、脚趾扭曲。

为什么需要定制皮鞋？

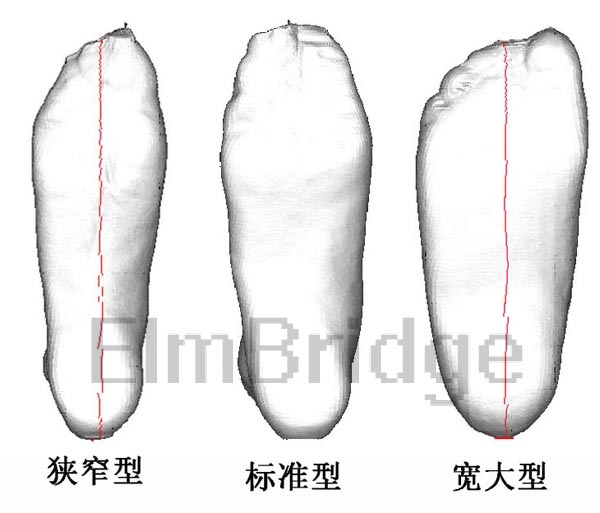

除了满足个性化申美需要之外，用以脚的尺寸和形状为基础的鞋楦定制皮鞋也确实有其必要性。每个正常人的脚除了长度尺寸的差异之外，相对的其它尺寸也会有很大的差别。本文仅以相对宽度来谈谈这种差别。下图显示了三种不同宽度的脚型（下面图片中的脚模型是将受试者的脚制成石膏模型，然后用激光扫描仪生成数码模型，未加任何调节）。

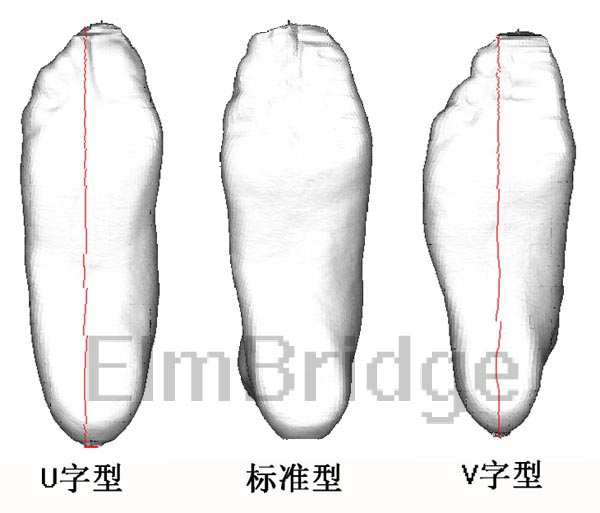

通常批量生产的皮鞋是以标准脚型为基准的鞋楦生产的。对于那些比较幸运人，他们的脚接近标准脚型，因此容易买到合脚的皮鞋。为了扩大销售量，鞋厂会生产一些宽型（尺码带W字母）的皮鞋，这样减轻部分宽脚型者买鞋难的问题。但并没有解决买鞋难的问题。使问题更复杂化的是脚球宽（斜宽线上的宽度）和脚跟宽的比率不是固定的。下图显示了球宽小、跟宽大的U字脚型，以及球宽大、跟宽小的V字脚型。

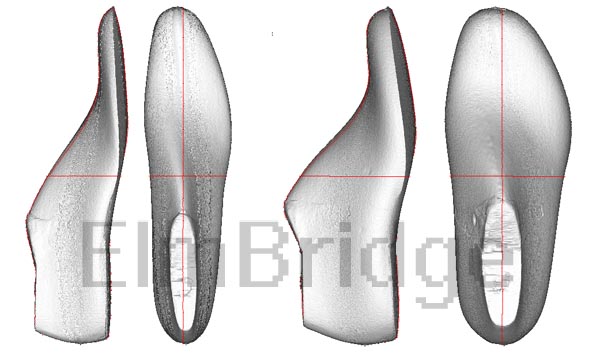

这些U、V字型脚的人群完全被鞋厂忽略了。就连号称尺码最齐全的美军鞋楦也没有解决这个问题。图显示了笔者收藏中最窄和最宽鞋楦。差别之大，令人觉得很夸张。但是确实是同一尺码，实物激光扫描，未作任何调节。

笔者所做的一项脚型分析表明，以鞋和脚宽度的许可差别5mm为要求，能买到合脚皮鞋的人到三分之一。也就是说三分之二从上的人买不到合脚皮鞋。其结果是只有一小部分的幸运者，他们的脚型正好与鞋厂的楦头一致，可以找到合脚的鞋。而大多数人只能将就着穿并不合脚的皮鞋或不穿皮鞋。以上所谈仅涉及正常人的脚型差异。对于因疾病引发的脚变形的病人更需要按脚的尺寸和形状定制皮鞋了。

要查看更多教程，点击鞋楦设计教程目录。
