(鞋楦灵)手工具

本文介绍鞋楦设计/加工软件LastWizard(鞋楦灵)的手工具的使用。手工具主要是用于鞋楦局部光滑。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。

打开鞋楦文件"EBW_6_5E.gsm"。

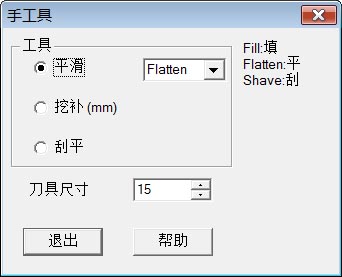

点击菜单"常用->手工具"，打开手工具对话页，如右图显示。它有3个工具选项：平滑，挖补和刮平。

它有三个工具选项：
平滑：一种轻微的局部光滑工具，有三种工作方式:（1）填(Fill)，只把凹的部位抬高；（2）平（Flatten），把凹的部位抬高，凸的部位刮低；（3）刮(Shave)，把凸的部位刮低。

挖补：用于挖低或抬高表面，当在右边的对话栏中输入正数->抬高表面，负数->挖低表面。

刮平：强力的表面平滑工具。

刀具尺寸：用来调节修改区域（近圆形）的半径。

提示："区域"与"手工具"有相似的功能，其操作精度高于手工具，但灵活性稍逊一点。

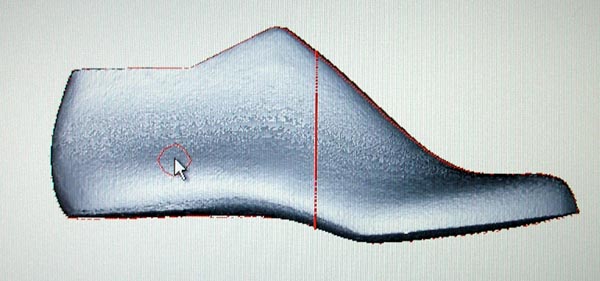

使用手工具时，将鼠标移动到需修改的位置，一个红色的圈将跟随鼠标移动，如下图所示。

按住鼠标左键并移动可实现修改。

当模型使用高分辨率时，手工具可能会出现延迟。您可以使用一台高速电脑，以加快其速度。或降低模型分辨率，使用以下命令"工具->片工具->重新釆样所有片"。例如将每片扇区从512降底为256。或使用"区域"功能。

注意：手工具，也可用于鞋垫修改。

要查看更多教程，点击鞋楦设计教程目录。
