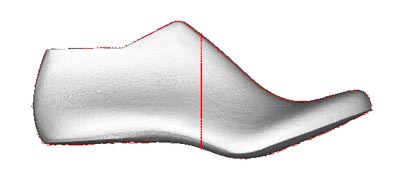

单击菜单"视窗->多视图", 或单击工具栏上的多视图图标，显示多视图（如右图），侧视图和俯视图。

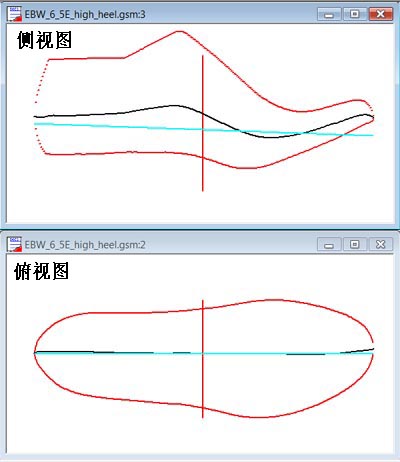

点击菜单"查看->视图模式->设置导出轴方向"，或单击工具栏上的设置导出轴方向图标，程序进入设置导出轴方向模式。这命令将在侧视图和俯视图中添加一条湖蓝色的线(加工轴线)。如右图所示。

将鼠标移动到侧视图，在视图的左侧用鼠标上下拖动改变轴线左侧的起始位置。同样在右侧可改变轴线右侧的起始位置。类似的调整也适用于俯视图。

在俯视图中通常将轴线调整到从跟末中心至鞋尖中心。

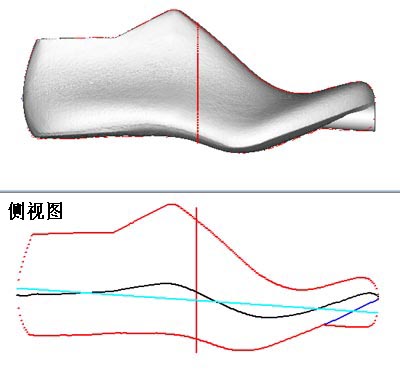

在侧视图中通常将轴线调整到从跟末中心至鞋尖，不要太靠近脚背，但有时不可避免穿透底部，如右图所示。

这个问题可用以下步骤来解决：

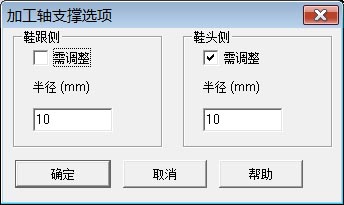

点击菜单"常用->加工轴支撑"命令，显示右图显示的对话页。

假设鞋楦尖所需的支撑半径是10mm，不需要调节鞋楦跟部。釆用右图显示的设置。点击“确定”按钮。

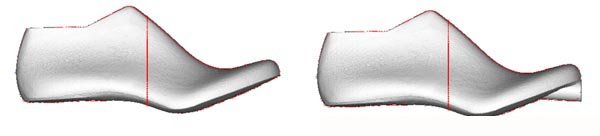

修改后的模形如下图所示。

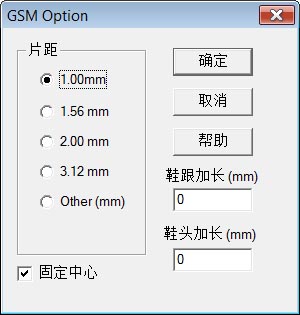

如果你想保存修改后的模型以备雕刻机加工，点击菜单"文件->定向GSM文件导出"命令，如右下图的GSM选项对话框将显示。

你可以选择输出文件中两片间隔距离，例如1mm，勾选"固定中心"选项。点击"确定”按钮，启动文件输出对话页。选择一文件名，如"EBW_6_5ER_high_heel_a.gsm"，然后点击"保存"(Save)按钮，完成文件输出。
