(鞋楦灵)鞋帮形状

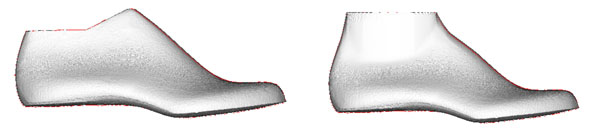

上图左：标准鞋楦；上图右：本教程生成的高帮鞋楦
本文介绍一种方法用鞋楦设计/加工软件LastWizard(鞋楦灵)将标准鞋楦修改成高帮鞋楦。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。
将标准鞋楦修改成高帮鞋楦的过程分二个步骤：

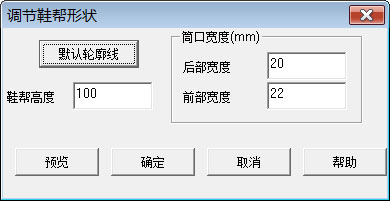

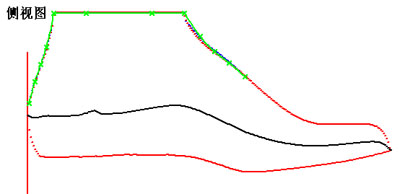

打开鞋楦"EBW_6_5E.gsm"（该文件是在LastLib文件夹中）。 点击菜单"常用->调节鞋帮形状"，显示调节鞋帮形状对话页如右上图所示。 与此同时侧视图中显示绿色的曲线及控制点。用鼠标拖动控制点可改变曲线的形状。用户可以在"鞋帮高度"栏中输入所需高度，然后点击"默认轮廓线"来设置鞋帮轮廓线，最后调节控制点位置来设定轮廓线。 在"筒口宽度"栏中设定筒口前、后部的宽度。点击"预览"预览修改结果，点击"确定"完成修改。 |
  |
(2)清除不光滑的过渡线
新生成的高帮鞋楦在结合部会出现不光滑的过渡线。请用"常用->手工具"启动手工具，选择"括平"工具，用鼠标在实体视图中拖动可清除光滑的过渡线。修改结果见本文开头插图。
要查看更多教程，点击 鞋楦设计教程目录
