(鞋楦灵)表面设计
本文介绍如何使用鞋楦设计/加工软件LastWizard(鞋楦灵)"表面设计"功能设计鞋楦表面形状。在操作时，用户在6个控制横截面（片）上定义的多达150个控制点（每片4、7、13或最多25控制个点）来设计模型表面形状。这是一个操作灵活的工具用来设计鞋楦表面形状。釆用的方法和汽车外形设计相同。本功能粗看时可能觉得与"表面调整"功能相似，根本区别在于"表面调整"是在模型原有的外形上做调整，"表面设计"是定义全新的外形。本功能结合"鞋头设计"一文介绍的"调整轮廓线"功能，构成功能强大鞋楦外形设计工具，可以满足高级鞋楦设计师的要求。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。
本文内容有：
A. 定义表面设计区域
B. 选择插值函数
C. 设定控制截面的曲线默认形状
D. 设计表面形状
E. 显示设计表面
F. 修改鞋楦表面形状

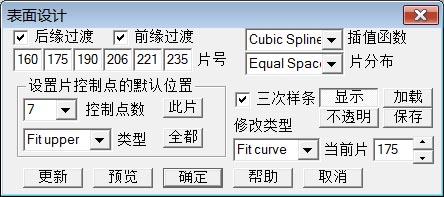

打开鞋楦文件"EBW_6_5E.gsm"。点击菜单"常用->表面设计"，下图显示的对话页将显示。

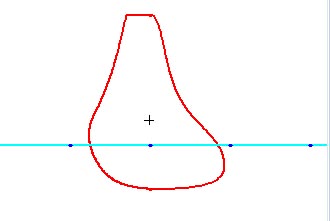

点击工具栏上的多视图图标 点击菜单"常用->显示补丁"。在正视图中显示的横截面如右图所示。如果正视图中沒有显示湖蓝色的线条，请点击"表面设计"对话页上"显示"按钮。 |
 |

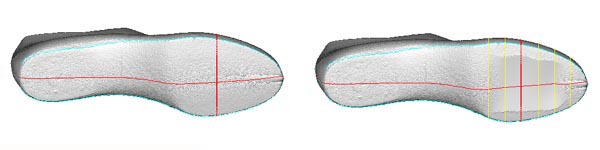

，显示多视图。用"表面设计"对话页右下角的旋转控制器改变当前片（横截面）的位置，对应的当前片位置在实体视图中以垂直红线表示。 找到需要调整的范围，例如从160到235。将160填入左上角片号所对应的最左边一栏中，将235填入片号所对应的最右边一栏中。假如你要将160至235之间的控制截面等距分布，在对话页右上角所示的下拉菜单中选择"等距"（Equal Space），程序将自动等距分布控制截面。控制截面在实体视图中以黄线显示，如右图。 |
 |
B Spline （B样条）插值，每个控制截面的形状会影响其他片截面的形状，整个设计区域的形状是光滑过渡。
Cubic Spline （三次样条函数）插值，默认选择。每个控制截面的形状会影响其他片截面的形状，整个设计区域的形状是光滑过渡。
Seg. Cubic （区间三次函数）插值。每个控制截面的形状不影响其他片截面的形状，整个设计区域的形状是光滑过渡。
Seg. Linear（区间直线）插值。每个控制截面的形状不影响其他片截面的形状，整个设计区域的形状不是光滑过渡。
勾选：三次样条函数
不勾选：B样条函数
（2）鼠标点击左上方6个片号（截面）栏中的任何一栏，即将当前片设为该栏所示截面；
（3）点击"此片"按钮，完成当前控制截面的默认形状设定。

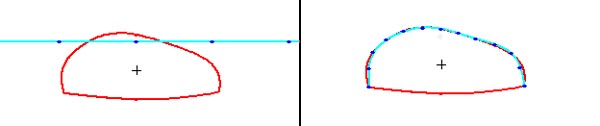

设定前后的横截面(T)视图中的变化见下图，左图为设定前，右图为设定后。
设定控制截面的曲线默认形状时还有一选项，由下拉莱单"类型"控制，共有三个选项：
Fit Upper 2：在鞋楦模型上部均匀分布控制点，但是端部控制点加倍；
Cut bottom：在鞋楦模型底部水平切线上均匀分布控制点。
（1）首先选择一个控制截面，例如190号截面（片）：鼠标点击"表面设计"对话页左上方左边第3片号栏(190)，当前片自动设为190，见左下图。

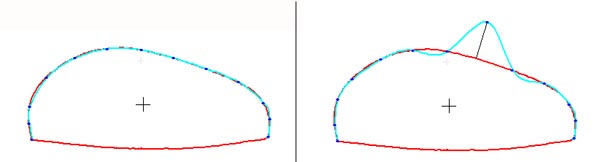

（2）在正视图中，移动鼠标到你想改变位置的一个节点，按下鼠标左键不松开，然后移动鼠标来改变节点的位置。程序右下角的状态栏中实时显示鼠标的运动：dx=水平移动量；dy=垂直移动量；ds=直线移动量。节点移动前后的横截面(T)视图见下图。（注：本例是一个操作演示，没有鞋楦设计意义。）

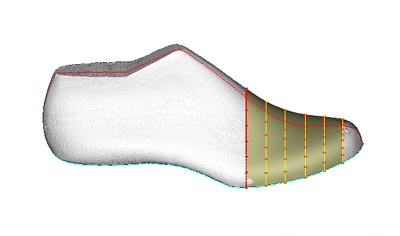

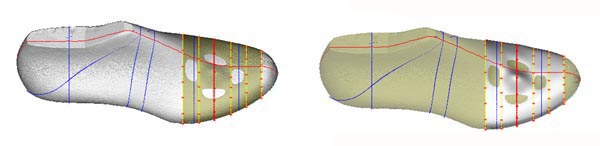

要显示用户所设计的表面形状，先点击"表面设计"对话页上"更新"按钮。用户设计的表面将在实体视图中显示，见下左图。如果实体视图中沒有显示用户设计的表面，请点击"表面设计"对话页上"显示"按钮。
在用户完成表面形状设计后，最后一步是将设计表面应用于鞋楦模形上。在对鞋楦模形做改动前，用户要设定以下选项：
（1）后缘过渡：（位于"表面设计"对话页左上角）勾选此项，设计表面与鞋楦模形在鞋跟方向光滑过渡；
（2）前缘过渡：（位于"后缘过渡"右边）勾选此项，设计表面与鞋楦模形在鞋头方向光滑过渡；
（3）修改类型下拉菜单有两个选项：
Fit curve：（调整曲线）用新设计表面替代鞋楦模形原有的表面，常用于鞋楦模形上表面设计；
Cut curve：（切割曲线）用新设计表面去切割鞋楦模形，常用于鞋楦模形底部设计。
