本文将介绍如何实现以下功能：
A. 鞋楦平移和旋转（鞋楦摆放）
B. 调整鞋楦球长和总长
C. 调整鞋楦跟宽和球线宽（斜宽线）
D. 调整鞋楦脚背和脚趾高度
E. 调整鞋楦跟高(跷度)
F. 创建数控(CNC)文件
按上文所述方法打开鞋楦文件"EBW_6_5E.gsm"。然后单击菜单"视窗->多视图", 或单击工具栏上的多视图图标，显示侧视图、正视图、俯视图以及实体视图。

A. 鞋楦平移和旋转（鞋楦摆放）

物体旋转:

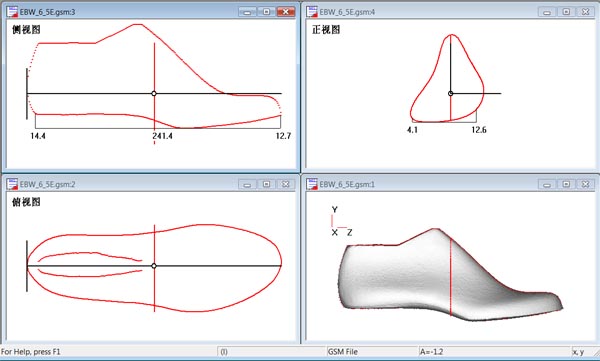

单击菜单"查看->视图模式->坐标旋转"，或单击工具栏上的坐标旋转图标，程序进入坐标旋转模式。默认布局显示如下图所示:

在此模式下，用户可以在侧视图、正视图、俯视图中用鼠标拖动来旋转鞋楦模型。在各视图中，旋转中心由一个小圆圈表示。用鼠标拖动时，鼠标左键下按点应与旋转中心保持一定距离，右下角的状态栏即时显示转动角度（精确到0.1度）。

在侧视图或俯视图中，鼠标左键双击可以改变正视图中显示的横截面的位置。还可以使用左-右箭头键改变正视图中显示的横截面的位置，使用上-下箭头键来改变侧视图中显示的纵截面的位置。

要改变实体视图中的视角，请使用工具栏中的视角旋转图标。请注意，此操作只改变视角，不旋转物件。

物体平移:
单击菜单"查看->视图模式->坐标平移"，或单击工具栏上的坐标平移图标。在正视图中，你可以用鼠标上-下、左-右拖动物体。在侧视图和俯视图中，你可以用鼠标上-下拖动物体。鼠标拖动时，右下角的状态栏即时显示平移距离，h=水平位移，v=垂直位移（精确到0.1毫米）。

B. 调整鞋楦球长和总长

打开鞋楦文件"EBW_6_5E.gsm"。为于便于显示调整结果，用以下命令打开了一个参考模型：从菜单"文件->导入参考模型"，以显示打开参考模型对话页。浏览到文件夹"LastLib"（鞋楦库，从Samples文件夹往上两级），选择并打开文件"EBW_6_5E.gsm"。这时在实体视图中没明显变化，在其它三个视图中红线变成绿线。

如果鞋楦还未定义斜宽线，可按上文"初步操作"所述方法定义斜宽线。

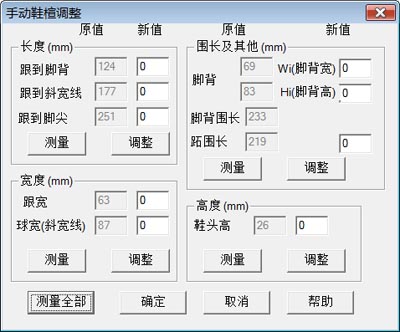

点击菜单"常用->定制调节"，程序显示"鞋楦测量"对话页,点击“继续"按钮继续。 程序显示如右图所示"手动鞋楦调整"对话页。点击“测量全部”按钮来获取当前的最后一个参数。请注意：该对话页将被用来调整鞋楦长、宽及高度。 让我们来调整"跟到斜宽线（球长）"和"跟到脚尖（总长）"。它们当前值分别是177和251mm。我们将它们调整为180和260mm。将180填入鞋楦"跟到斜宽线"栏中、将260填入"跟到脚尖"栏中，然后点击其下的"调整"按钮，完成调整。

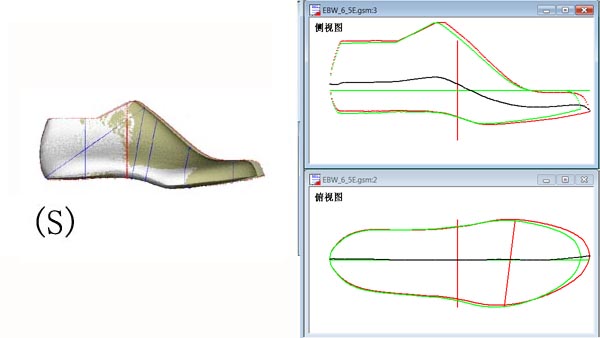

调整长度后的各视图如下图所示。提示：点击工具栏上的图标可以切换鞋楦模型和参考模型的显示状态。还有，程序有"复原"功能，如果你想撤消更改，请使用菜单"编辑->复原"功能来撤消更改。

C. 调整鞋楦跟宽和球线（斜宽线）宽

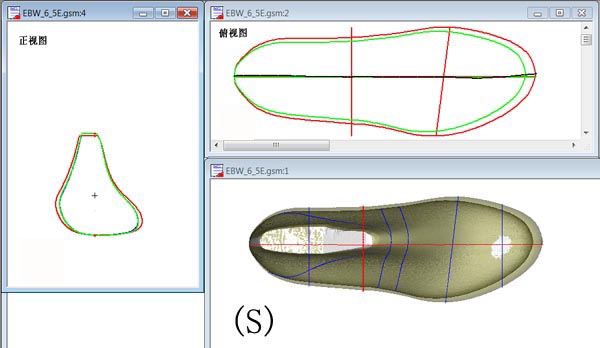

使用与"B. 调整鞋楦球长和总长"相同的步骤打开"手动鞋楦调整"对话页。现在我们来调整"跟宽"和"球宽"。它们当前值分别是63和87mm。我们将它们调整为70和95mm。将70填入鞋楦"跟宽"栏中、将95填入"球宽"栏中，然后点击其下的"调整"按钮，完成调整。调整宽度后的各视图如下图所示。

D. 调整鞋楦脚背和鞋头高度

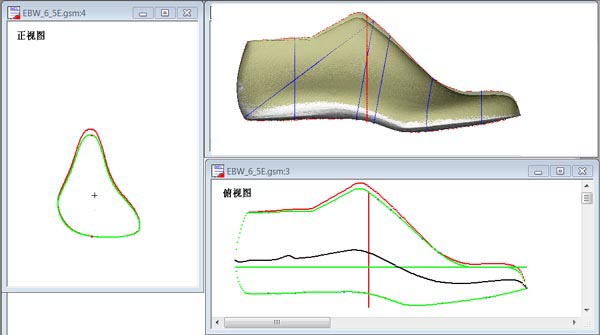

为便于比较，让我们撤消以前所做的长度和宽度俢改。同上，打开"手动鞋楦调整"对话页。现在我们来调整鞋楦"脚背高"和"鞋头高"。它们当前值分别是83和26mm。我们将它们调整为90和30mm。将90填入鞋楦"脚背高"栏中、将30填入"鞋头高"栏中，然后分别点击相应的"调整"按钮，完成调整。调整脚背和鞋头高度后的各视图如下图所示。

E. 调整鞋楦跟高及鞋楦尖高(跷度)

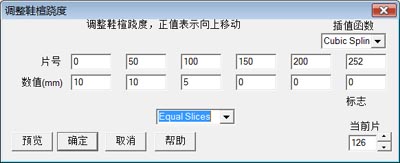

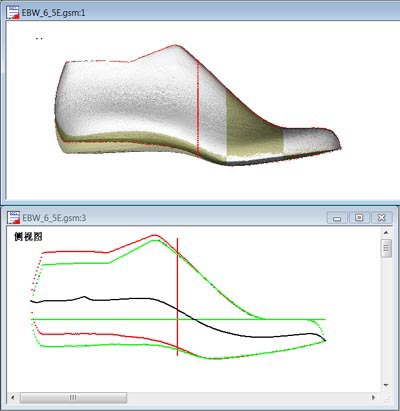

点击菜单"工具->修改工具->调整鞋楦跷度"，程序显示"调整鞋楦跷度"对话页。它可以调节整个鞋楦底部的跷度。 程序将鞋楦全长分为5段，用户设置每端点(6个)横截面位置(片号），见（S）视图中的垂直黄线，及相应点的调整值（数值）。假定要提高跟高10mm，输入合适的数值如右上图所示。点击"预览"按钮，来观察调整结果，或点击"确定"按钮完成调整。 结果见右图。 如果你想抬起鞋楦尖(跷度)，你可以在最右边栏中输入5，这样可以抬起鞋楦尖。 请注意：此功能只能用于鞋楦跷度的少量调整，例如几个厘米。如果你想做高跟鞋楦，你需要使用本程序的其它功能，请参考改制高跟鞋楦一文。

以上文章介绍了该程序的一些基本调整功能，以后的文章将介绍更多的功能。现在介绍鞋楦的加工部分。

F. 创建数控(CNC)文件

本程序能够生成CNC雕刻文件用来加工鞋楦。程序生成CNC的文件控制三个自由度，转角，径向和纵向运动。下面介绍生成CNC文件的这些步骤。

步骤1，通过创建一个新鞋楦文件调整鞋楦轴线，生成固定中心模型文件。

假设我们要加工"EBW_6_5W.gsm"鞋楦，先打开鞋楦文件"EBW_6_5E.gsm"。

点击菜单"查看->视图模式->设置导出轴方向"，或单击工具栏上的设置导出轴方向图标，程序进入设置导出轴方向模式。这命令将在侧视图和俯视图中添加一条湖蓝色的线(加工轴线)。如右图所示。 这条轴线的位置和角度是可以调节的。将鼠标移动到侧视图，在视图的左侧用鼠标上下拖动改变轴线左侧的起始位置。同样在右侧可改变轴线右侧的起始位置。 类似的调整也适用于俯视图。

点击菜单"文件->定向GSM文件导出"，如右图的GSM选项对话框将显示。 你可以选择输出文件中两片间隔距离，例如1mm，但确保勾选"固定中心"选项。点击"确定”按钮，启动文件输出对话页。选择一文件名，如"CNCTestg.gsm"，然后点击"保存"(Save)按钮，完成固定中心模型文件输出。

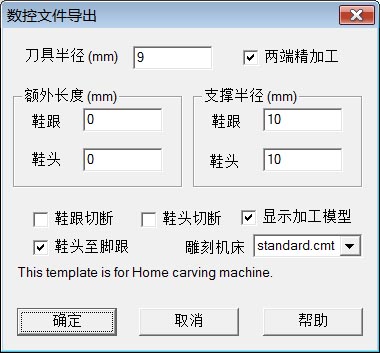

步骤2，生成CNC加工文件。 点击菜单"文件->打开鞋楦"，以显示打开鞋楦对话页。打开步骤1 生成的文件"CNCTestg.gsm"。 点击菜单"文件->数控文件导出"，显示“数控文件导出"对话页（见右图）。按实际需要选择参数。 刀具半径（mm）：填入铣刀头的半经； 两端精加工：调节鞋揎两端进刀速度； 额外长度（mm）：选择鞋跟及鞋头需要的延长量； 支撑半径（mm）：选择鞋跟及鞋头支撑轴半径； 其它选项还有： 鞋跟切断：是否需要在鞋跟切断； 鞋头切断：是否需要在脚尖切断； 显示加工模型：是否需要显示加工模型； 鞋头到鞋跟：刀具走向是否是鞋头到鞋跟； 雕刻机床：雕刻机床型号，由于不同机床所用指令不同，选用合适的指令文件（cmt）是必需的。

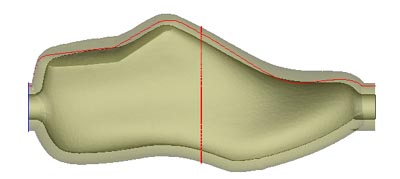

设定参数后，点击"确定"继续，在选择输出文件后创建的数控文件。因为我们选择"显示加工模型"，如右图的加工模型会显示。

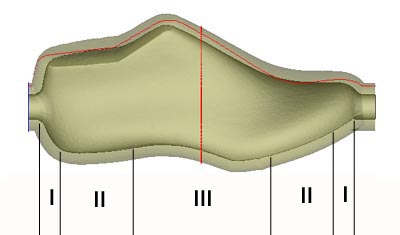

生成的CNC程序釆用螺旋进刀方式，即在旋转的同时沿轴向移动，毎转360度前进一个片距（本例是1mm）。 勾选"两端精加工"选项时: 为了提高实用性，程序将工件分为三种加工区（见右图）： （I）两端各有一个10mm长的轴长走刀速度减半区，在这个区内毎转720度前进一个片距； (II) 两端各有一个90mm长的轴长走刀速度优化区，在这个区内程序根据两片之间半径的変化量自动选择是否需要轴长走刀速度减半； (III)常规加工区，在这个区内毎转360度前进一个片距。



警告：请核对创建的数控文件，以确保它们与你的雕刻机兼容。

两点说明

（1）雕刻加工是从鞋楦底部开始，鞋楦绕轴转动，同时刀具变动与轴线的距离，并缓慢从脚尖向脚跟移动。

（2） 指令文件（cmt）是一个文本文件，用户可以使用"Notepad.exe"按需要编辑。

以下是一个例子：（standard.cmt）。注：以下文字中，括号中的说明不是指令文件中的内容，参考文件"standard.cmt"。

<<CarvingMachineTemplate>>
<Comment>
This template is for Home carving machine. （说明：注解部分，无加工意义）
<EndComment>

<Format>
Rotation-Radius-Translation YZX （说明：选用合适的字母代替YZX，转动Y，径向Z，轴向X）
EndSliceCode G92Y0 （说明：选用合适指令代替G92Y0，完成一转360切割后的走刀指令）
<EndFormat>
