本文介绍如何使用鞋楦设计/加工软件LastWizard(鞋楦灵)"调整高度"功能调整鞋楦表面形状。在操作时，用户在6个控制横截面（片）上定义30个控制点（每截面5个点）来设置模型表面的变化量。这是一个操作灵活的工具可用来修改鞋楦模型。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。

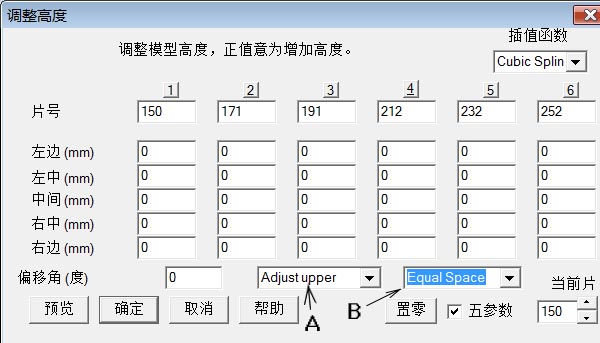

打开鞋楦文件"EBW_6_5E.gsm"。点击菜单"常用->调整高度"，下图显示的对话页将显示。

用右下角的旋转控制器改变当前片的位置，对应的片（横截面）位置在实体视图中以垂直红线表示。先找到需要调整的范围，例如从150到252。将150填入片号1的位置，将252填入片号6的位置。假如你要将中间的控制横截面等距分布，在箭头B所示的下拉菜单中选择"等距"（Equal Space），程序将自动等距分布控制截面。控制截面在实体视图中以黄线显示。

用户可以在每个控制截面中设置5个不同位置的调节量。在控制截面1和6中，调节量常选用0，以免以起表面断裂。在每个控制截面內，5个控制点之间其它点的调节量由三次样条函数插值决定。控制截面之间的插值方式由对话页右上角的"插值函数"下拉菜单选项决定，共有三个选择：

（1）Cubic Spline（三次样条函数）插值。每个控制截面的调节量会影响其他片截面的调节量，整个调整区域的调节量是光滑过渡。
（2）Seg. Cubic（区间三次函数）插值。每个控制截面的调节量不影响其他片截面的调节量，整个调整区域的调节量是光滑过渡。
（3）Seg. Linear（区间直线）插值。每个控制截面的调节量不影响其他片截面的调节量，整个调整区域的调节量不是光滑过渡。

偏移角：偏移角为0时，调节量是垂直向上；偏移角>0时，调节量向左偏移；偏移角<0时，调节量向右偏移。

调节面选择，箭头A所示的下拉菜单选择，选项是：
Adjust lower （向下调节）
Adjust lower half（向下调节，调节仅限模型的下半部分）
Adjust upper （向上调节）
Adjust upper half（向上调节，调节仅限模型的上半部分）

五参数：勾选时，每个控制截面有5个调节量；不勾选时，每个控制截面有3个调节量。
