本文介绍如何用鞋楦设计/加工软件LastWizard(鞋楦灵)改变鞋楦方向。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。

本文介绍如何改变鞋楦方向，但不修改其形状。该程序允许三种旋转：在正视图中旋转（绕自身轴旋转），在俯视图中旋转，在侧视图中旋转。这些操作也可以用"基本功能"一文中的"A. 鞋楦平移和旋转（鞋楦摆放）"介绍的方法来完成。

(1)绕自身轴（正视图中）旋转

打开鞋楦文件"EBW_6_5E.gsm"。

点击菜单"工具->修改工具->旋转鞋楦模型"命令打开"鞋楦旋转"对话页，如右图所示。输入需要旋转的角度，例如30度，然后单击"确定"完成模型旋转操作。

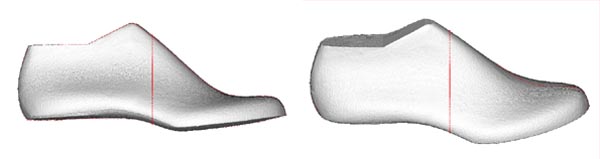

提示：该操作将实际旋转模型本身，不是改变视角。下图显示操作前，后的图像。

（2）在俯视图中旋转和在侧视图中旋转

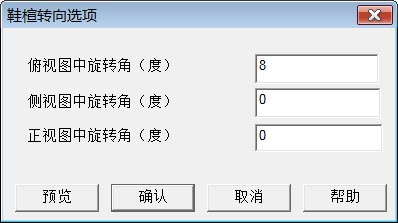

点击菜单"常用->鞋楦转向"命令打开"鞋楦转向选项"对话页，如右图所示。请注意：此操作无复原功能。

为于便于显示操作结果，用以下命令打开了参考模型：从菜单"常用->加载鞋楦模型作为参考模型"。

在俯视图中旋转：

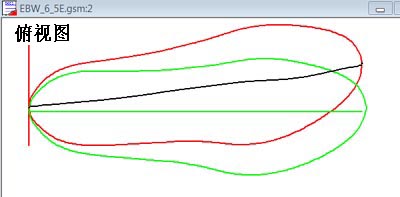

在"俯视图中旋转角度"栏中输入所需的旋转角度，例如8度。单击"确定"完成操作。为显示操作的结果，点击工具栏上的多视图图标，显示俯视图，如右图所示。

在侧视图中旋转：

先将上例中的操作用在"俯视图中旋转角度"栏中输入-8角，抵消原操作。

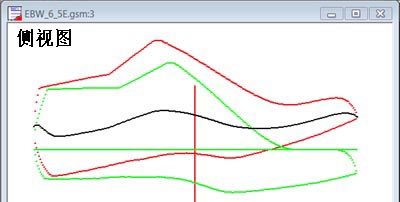

在"侧视图中旋转角度"栏中输入所需的旋转角度，例10度。单击"确定"完成操作。侧视图中的变化如右图所示。

要查看更多教程，点击鞋楦设计教程目录
