打开鞋楦文件"EBW_6_5E.gsm"。

为于便于显示调整结果，用以下命令打开了一个参考模型：从菜单"文件->导入参考模型"，选择并打开文件EBW_6_5E.gsm。

提示：点击菜单"常用->加载鞋楦模型作为参考模型"也能完成同样操作。

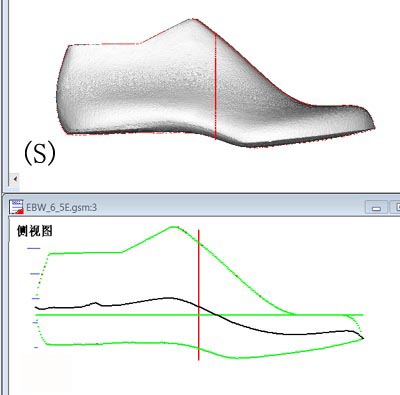

点击工具栏上的多视图图标，显示多视图，侧视图中的图形如右图所示。

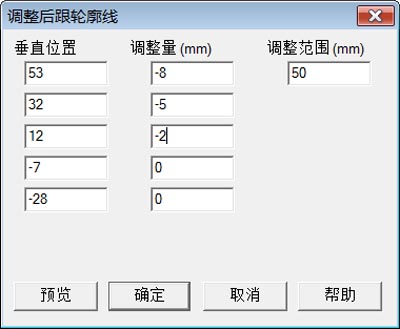

点击菜单"常用->调整鞋跟背部"。这命令将在打开如右图所示的对话页，并在侧视图中鞋跟背部，添加五条蓝色线段。这些线段的垂直位置由对话页中"垂直位置"栏控制，对应这些垂直位置的鞋跟背部的最大调整量（水平移动）由对话页中"调整量"栏控制。

鞋跟背部的调整范围由对话栏"调整范围"栏控制。例如调整范围=50 mm，意为调整量在鞋跟背部为最大。随着位置向前移动，调整量减少，至离鞋跟背大于或等于50mm处调整量为零

假设我们要增加鞋跟背上部空间约5-6mm，在对话页中输入如右上图显示的数字，然后点击"预览"按钮检查结果。如果满意，点击"确定"完成这项工作。

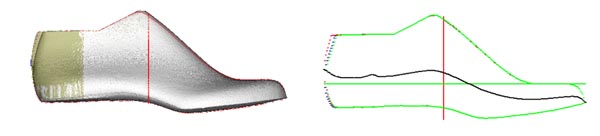

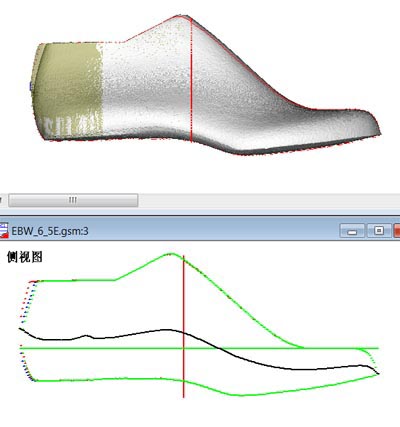

这一后弧调整的结果如右图所示。
